1、高压带电显示装置进行提示;在各样型开关柜中，普遍使用高压带电显示装置。当主回路带有高压电时，高低压成套开关设备它经过电容分压原理输出低压电压讯号，点燃氖灯，以灯光信号发出提示(也可以将低压讯号变换一下去控制电磁锁，构成强制性闭锁)。带电显示的感应元件多内藏于绝缘子或瓷瓶当中，后者还可起到支承作用。质量比较好的高低压成套开关设备运行人员观察指示灯就可了解哪一段主回路在带电运行。在维护或测试柜内元件时，该提示信号显得重要。高压带电显示装置，对人身安全保障的作用是不小的。虽然氖泡有时会损坏，但三相同时损坏的可能小，因此检查设计的主回路接线时，适当多关注高压带电显示装置。开关柜一般都应有带电显示装置。2、开关状态显示仪对误操作进行语音提示。贵州真空断路器采集柜内主要元器件的状态，通过逻辑判断，对错误的操作行为，输出语音提示已达到纠正的措施。因为语音的条件是误操作以后才触发的，所以对误操作行为来讲，它无疑已经失去意义，当然，它是可以改进的：比如：(1)、它可以作为误操作行为记录装置，为调查事故的发生有很大帮助。(2)、采集操作孔和操作手柄的接触状态进行提示，预先判断要操作行为的正确性，当然这需要其他元器件厂家的支持和改进。(3)、在模拟线区域设置模拟操作按键，预先操作前，在模拟线区域按下要操作的元器件，按语音判断进行操作，可以以免和减少误操作的行为。

在发电厂、变电站和大型工厂均高低压成套开关设备哪家好采用了大量的高压断路器。操动机构是高压断路器的重要组成部分，而弹簧操动机构具有成套强、制造工艺要求适中、体积小、合闸电流小等特点，目前在10～35kV真空断路器中的运用广。弹簧操动机构在开始投入运行的前几年，机械特性都比较稳定，高低压成套开关设备运行时间长了，部分弹簧操动机构由于合闸半轴磨损、复位弹簧变形等原因，会导致断路器在不该合闸时自动合闸。在故障情况下，保护装置加速跳开断路器后，若断路器自动合闸，则会加重对电网及电气设备的冲击和损害。弹簧操动机构由储能机构、电磁系统和机械系统组成。以CT17弹簧操动机构为例。通过储能电动机的转动产生动能，通过减速装置和储能机构，使合闸弹簧储存弹性势能。储能完毕后，通过闭锁弹簧使弹簧保持在储能状态，由限位开关切断电动机电源。当断路器收到合闸信号时，合闸弹簧将解脱合闸闭锁装置，以释放合闸弹簧中储存的能量。合闸弹簧释放出来的这部分能量中的一部分通过传动机构使断路器的动触头动作，实现合闸操作；另一部分通过传动机构为分闸弹簧储能，为分闸做好准备。在合闸动作完成后，电动机接通电源，通过储能机构使合闸弹簧重新储能，以便为下合闸做准备。这种模式是自动储能模式，当然也可以采用手动储能模式，只有给出储能信号才能进行储能，每次储能操作只合闸一次，分闸一次。当收到分闸信号时，分闸弹簧将解脱自由脱扣装置，以释放分闸弹簧储存的能量，并使开关分闸。

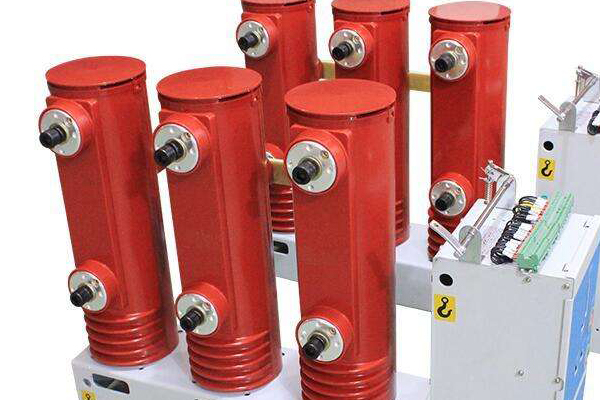

真空断路器的生产厂家比较多，型号也较繁杂。按使用条件分为户内（ ZNx）和户外两种类型。质量比较好的高低压成套开关设备主要由框架部分，灭弧室部分(真空泡)，和操动机构部分组成。断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。整体结构为三相共箱式。其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。机构为电动储能，电动分合闸，同时具有手动功能。高低压成套开关设备整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。工作原理，真空断路器利用高真空中电流流过零点时，等离子体扩散而熄灭电弧，完成切断电流的目的。动作原理，储能过程：当储能电机 14接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动，推动储能棘爪6 摆动，使棘轮11 转动，当棘轮11 上的销与储能轴套32的板靠住以后，二者一起运动，使挂在储能轴套上32 上的合闸弹簧21 拉长。储能轴套32 由定位销13 固定，维持储能状态，同时，储能轴套32 上的拐臂推动行程开关5切断储能电机14 的电源，并且储能棘爪被抬起，与棘轮脱离。

1.断路器拒分、拒合，操动机构发生拒动现象时，一般先分析拒动原因，是二次回路故障还是机械部分故障，然后进行处理。桐梓高低压成套开关设备在检查二次回路正常后，发现操动机构主拐臂连接的万向轴头间隙过大，虽然操动机构正常动作，但不能带动断路器分合闸联杆动作，导致断路器不能正常分合闸。2断路器误分，断路器在正常运行状态下，在没有外施操作电源及机械分闸动作时，断路器不能分闸。高低压成套开关设备哪家好在确认没有进行误操作的情况下，检查二次回路及操动机构。发现操动机构箱内开关接点有短路现象，分闸电源通过短路点与分闸线圈接通，造成误分闸。原因是断路器机构箱顶部漏雨，雨水沿着输出拐臂向下流，正好落在机构开关上，造成接点短路。2.断路器机构储能后，储能电机不停，断路器在合闸后，操动机构储能电机开始工作，弹簧能量储满后，发出弹簧已储能信号。储能回路中串有断路器一对常开接点和一对行程开关常闭接点，断路器合闸后，开关的常开接点接通，储能电机开始工作，弹簧储满能量后，机构摇臂将行程开关常闭接点打开，储能回路断电，储能电机停止工作。储能电机一直工作的原因是在弹簧储满能量后，机构摇臂未能将行程开关常闭接点打开，储能回路一直带电，储能电机不能停止工作。 4断路器直流电阻增加

①、可以采用高压带电显示装置，进行提示;②、开关状态显示仪采集主要元器件状态，进行误操作行为的语音纠正等;主动防御性措施在产品上高低压成套开关设备主要体现为：1、以免误分、误合断路器;目前以免这种误操作，我们通常采用翻牌或电气闭锁装置以及微机五防来实现。2、以免带负荷合上或分断隔离开关(或隔离插头);桐梓高低压成套开关设备采用机械闭锁装置或电气装置来限制断路器和隔离开关之间的操作顺序来达到要求。3、以免带电操合接地开关或挂接地线，此功能涉及系统人为短路接地或人身生命安全，故定为强制性联锁。它要求：①、 当断路器或上下隔离开关处于合闸时，接地开关不能被操合;② 、只有当接地开关合闸之后，柜体的后门和前门才能打开;4、以免带有临时接地线或接地开关合时送电--此项也是强制连锁的，目的是保障系统和人身的安全;普遍采用机械部件实现。5、以免误入带电间隔。通过机械部件和电气装置闭锁柜门，或者采用绝缘材料对危险功能单元进行封隔。

(1)三相操作断路器与分相操作断路器。断路器按照操作方式可分为三相操作断路器和分相操作断路器。分相操作断路器的各相主触头分别由各自的跳合闸线圈控制，质量比较好的高低压成套开关设备可分别进行跳闸和合闸操作。线路断路器需要单相重合闸时，多选用分相操作断路器。三相操作断路器的三相只有一个合闸线圈和一个或两个跳闸线圈，断路器通过连杆或液体压力导管传动操作动力，将三相主触头合闸或分闸。电力系统中发电机、变压器和电容器等设备不允许各相分别运行，所以该类设备所用断路器通常采用三相操作断路器。(2)断路器控制箱内“远方/就地”控制把手与断路器测控屏上“远方/就地”控制把手。高低压成套开关设备哪家好在断路器控制箱内和主控室断路器测控屏上均设置有“远方/就地”控制把手，但二者有区别。断路器电气控制箱内“远方/就地”控制把手的作用是当把手选在“远方”位置时，VYF真空断路器将接通远方合闸（重合闸）和远方跳闸回路，断开就地合闸和分闸回路，此时可由远方（主控室监控机或监控中心）进行手动电气合闸（重合闸）和手动电气分闸；
