高压真空断路器常见故障分析与处理方法

高压真空断路器常见故障分析与处理方法

一、常见的真空断路器不正常运行状态

　　 1.断路器拒合、拒分

　　华良真空断路器告诉你表现为在断路器得到合闸(分闸)命令后，合闸(分闸)电磁铁动作，铁心顶杆将合闸(分闸)掣子顶开，合闸(分闸)弹簧释放能量，带动断路器合闸(分闸)，但断路器灭弧室不能合闸(分闸)。 2断路器误分

　　表现为断路器在正常运行状态，在不明原因情况下动作跳闸。 3断路器机构储能后，储能电机不停

　　表现为断路器在合闸后，操动机构储能电机开始工作，但弹簧能量储满后，电机仍在不停运转。 4断路器直流电阻增加

　　表现为断路器在运行一定时间后，灭弧室触头的接触电阻不断增加。 5断路器合闸弹跳时间增加

　　表现为断路器在运行一定时间后，合闸弹跳时间不断增加。 6断路器中间箱CT表面对支架放电

　　表现为断路器在运行过程中，电流互感器表面对中间箱支架放电。 7断路器灭弧室不能断开

　　表现为断路器在进行分闸操作后，断路器不能断开或非全相断开。

　　 二、故障原因分析

　　 1.断路器拒分、拒合

　　操动机构发生拒动现象时，一般先分析拒动原因，是二次回路故障还是机械部分故障，然后进行处理。在检查二次回路正常后，发现操动机构主拐臂连接的万向轴头间隙过大，虽然操动机构正常动作，但不能带动断路器分合闸联杆动作，导致断路器不能正常分合闸。 2断路器误分

　　断路器在正常运行状态下，在没有外施操作电源及机械分闸动作时，断路器不能分闸。华良真空断路器在确认没有进行误操作的情况下，检查二次回路及操动机构。发现操动机构箱内开关接点有短路现象，分闸电源通过短路点与分闸线圈接通，造成误分闸。原因是断路器机构箱顶部漏雨，雨水沿着输出拐臂向下流，正好落在机构开关上，造成接点短路。

　　2.断路器机构储能后，储能电机不停

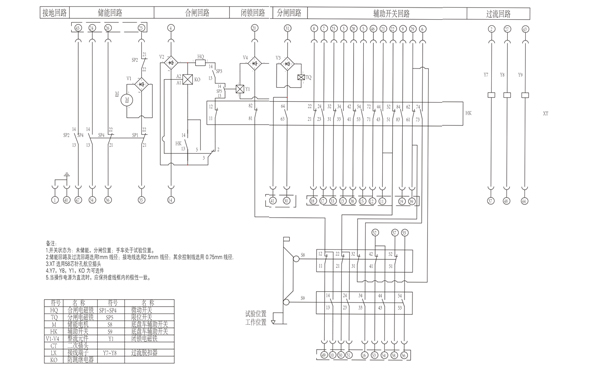

　　断路器在合闸后，操动机构储能电机开始工作，弹簧能量储满后，发出弹簧已储能信号。储能回路中串有断路器一对常开接点和一对行程开关常闭接点，断路器合闸后，开关的常开接点接通，储能电机开始工作，弹簧储满能量后，机构摇臂将行程开关常闭接点打开，储能回路断电，储能电机停止工作。储能电机一直工作的原因是在弹簧储满能量后，机构摇臂未能将行程开关常闭接点打开，储能回路一直带电，储能电机不能停止工作。 4断路器直流电阻增加
